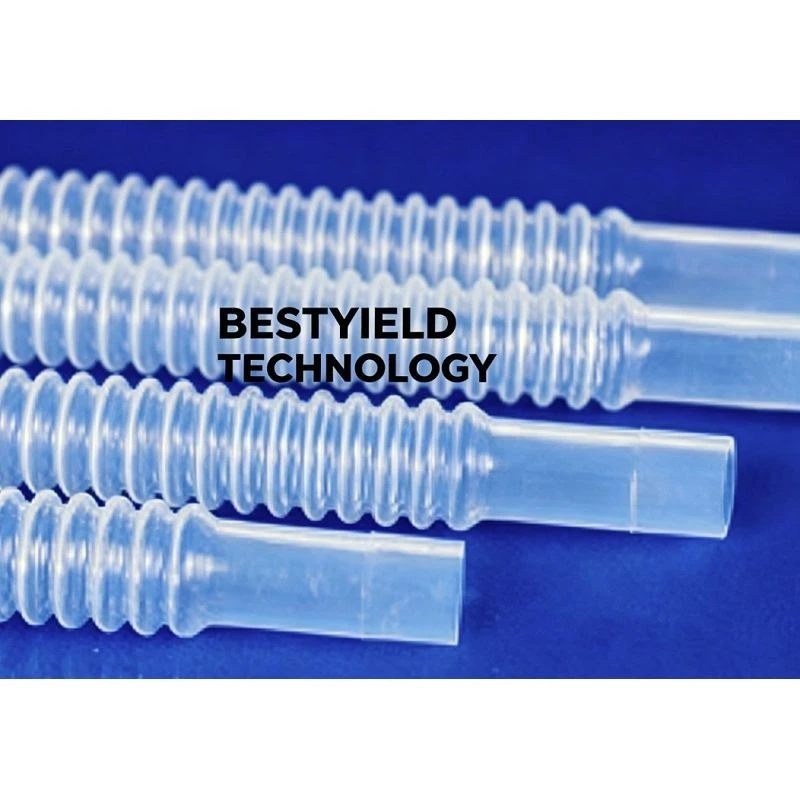

Tubería de PTFE enrollada

BESTYIELD Technology (Huizhou) Co., Ltd. es uno de los principales fabricantes y proveedores de tubos de ptfe contorneados en China y también admite un servicio personalizado. Bienvenido a tubos de ptfe contorneados a granel al por mayor disponibles aquí y obtenga una lista de precios de nuestra fábrica. Para consulta de precios, contáctenos.

La serie PTFE 903 presenta una construcción enrevesada (corrugada) que ofrece una excepcional flexibilidad multi-eje para resistencia química del PTFE en instalaciones con espacio-limitado. Los atributos clave del diseño incluyen:

• Tubería contorneada:La geometría en forma de onda- de PTFE (politetrafluoroetileno) proporciona compresión axial, extensión y capacidad de desplazamiento lateral.
• Color:Colores naturales o múltiples - PTFE natural para servicio químico estándar; Opciones de color para la trazabilidad del sistema.
• Rango de temperatura:-150 grados a +250 grados - temperatura extremadamente baja-desde servicio criogénico hasta procesamiento químico a alta temperatura
• Estándares de cumplimiento:RoHS, REACH - cumplimiento total de las directivas medioambientales europeas
• Clasificación de resistencia a las llamas:Clasificación HB, V1, V2 - autoextinguible y de combustión limitada-

La serie 903 presenta una construcción de PTFE enrevesada (corrugada) que se diferencia fundamentalmente de los tubos de PTFE de diámetro liso-. La geometría en forma de onda-proporciona flexibilidad axial - la manguera puede comprimirse, extenderse y doblarse simultáneamente sin doblarse ni colapsarse. Esto la convierte en la solución ideal para enrutar mangueras revestidas de PTFE-a través de espacios reducidos con rutas 3D complejas, como dentro de bastidores de equipos, alrededor de obstrucciones de tuberías o dentro de transportadores de cables de brazo robótico. El diseño complicado también absorbe la expansión térmica y la vibración, lo que reduce la tensión en los equipos conectados.

Sin trenza externa, la serie 903 prioriza la flexibilidad sobre la capacidad de presión y sirve para aplicaciones de ventilación, sifón y alimentación por gravedad-de baja-presión{2}}. Para servicio presurizado, la serie 804 agrega una trenza exterior como refuerzo manteniendo al mismo tiempo una flexibilidad complicada.

El proceso de formación de convoluciones implica calentar tubos de PTFE-de diámetro liso hasta aproximadamente 35 grados por encima de su punto de fusión cristalino y luego formar mecánicamente las corrugaciones utilizando herramientas de molde de precisión. Cada pico y valle de convolución se controla dimensionalmente a ±0,3 mm, lo que garantiza un comportamiento de flexión constante a lo largo de toda la longitud de la manguera. La geometría resultante proporciona una flexibilidad axial 5-10 veces mayor en comparación con los tubos de PTFE de diámetro-suave-de diámetro equivalente, con radios de curvatura mínimos tan bajos como 11 mm para el tamaño más pequeño. El interior enrollado aumenta la resistencia al flujo en relación con los tubos de orificio liso-, por lo que esta serie es más adecuada para aplicaciones de bajo flujo donde la flexibilidad es el principal criterio de selección.

La serie 903 está ampliamente especificada para el enrutamiento de equipos internos en plataformas de herramientas semiconductoras, instrumentos analíticos y dispositivos médicos donde se necesita resistencia química de PTFE pero las limitaciones de espacio impiden el uso de tubos rígidos de orificio recto-. En robótica, estas mangueras sirven como conductos flexibles para el suministro de gas de purga a los efectores-finales, navegando por transportadores de cables de múltiples-ejes con radios de curvatura de hasta 11 mm (3/16"). Los fabricantes de equipos de proceso utilizan PTFE enrollado de la serie 903 como juntas de expansión entre tuberías revestidas de PTFE-rígido, lo que permite un crecimiento térmico de hasta ±15 mm por manguera de 300 mm. Los fabricantes de equipos originales de laboratorio especifican estas mangueras para líneas de dispensación de reactivos donde la reconfiguración frecuente del equipo exige un fácil redireccionamiento.

Los fabricantes de dispositivos médicos seleccionan la serie 903 para líneas de lavado de instrumentos y tubos de drenaje en analizadores de diagnóstico, donde el PTFE enrollado tolera la flexión repetida durante los movimientos de cajones y puertas sin agrietarse por fatiga. En el sector de laboratorios químicos, estas mangueras conectan las salidas de servicio de las campanas extractoras a los aparatos de mesa-, absorbiendo los ajustes de posición que realizan los investigadores durante la configuración del experimento. La serie 903 también se utiliza en equipos de procesamiento de alimentos como líneas de ventilación para vapor y condensado, donde la pureza del PTFE garantiza que no se transfieran sabores ni olores a los productos alimenticios.

• Observaciones:Los tamaños de diámetro interior y exterior son personalizables.

Una técnica de doblado adecuada es fundamental para mantener la integridad estructural y la vida útil de las mangueras de PTFE contorneadas. El radio de curvatura mínimo para cada tamaño se enumera en la tabla de parámetros arriba de - estos valores nunca deben excederse durante la instalación. El doblado debe realizarse únicamente a mano; Está estrictamente prohibido el uso de pistolas térmicas o herramientas mecánicas de doblado, ya que el sobrecalentamiento localizado puede provocar una deformación permanente de la geometría de convolución de PTFE.

Para tramos de manguera horizontales, se deben instalar clips de soporte a intervalos no superiores a 300 mm para evitar que se comben entre los puntos de montaje, lo que puede concentrar la tensión en las circunvoluciones individuales. Cuando el tendido requiere que la manguera se gire a lo largo de su longitud, se deben instalar accesorios giratorios en ambos extremos para absorber la carga de torsión. - La torsión directa en el cuerpo de PTFE contorneado puede provocar la iniciación prematura de grietas en las raíces de la convolución.

Se deben utilizar clips de montaje de aislamiento de vibraciones con inserciones de goma cerca de las conexiones del equipo para evitar la fatiga por resonancia. Para la compensación de la expansión térmica, calcule el movimiento esperado utilizando PTFE.

Nuestras instalaciones de fabricación producen más de 1000 unidades de tubos de PTFE contorneados por día, con tamaños estándar mantenidos en inventario para envío el mismo-día en pedidos realizados antes de las 2:00 p. m., hora local. Esta capacidad de producción garantiza un suministro constante para cuentas OEM de gran-volumen y al mismo tiempo mantiene la flexibilidad para adaptarse a pedidos-basados ​​en proyectos.

Hay perfiles de convolución personalizados disponibles para proyectos OEM que requieren rigidez a la flexión, paso de convolución o restricciones de diámetro general específicas. - la cantidad mínima de pedido es de 100 metros por perfil. Nuestro equipo de ingeniería trabaja directamente con los departamentos de diseño de los clientes para optimizar la geometría de convolución para la aplicación prevista, incluido el análisis de elementos finitos del comportamiento de flexión y la predicción de la vida por fatiga.

Ofrecemos un programa de muestras gratuito que permite hasta 5 muestras por cliente (a portes debidos) para pruebas de calificación y evaluación de prototipos. Las consultas de soporte técnico reciben una respuesta dentro de las 24 horas, con asistencia detallada de ingeniería de aplicaciones disponible para desafíos de enrutamiento complejos.
